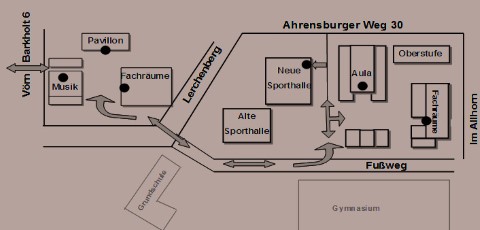

DGUV 3 (BGV A3) Schule Ahrensburger Weg 30

Aufgabenstellung: Überprüfung der ortsfesten elektrischen Anlagen nach  BGV A3

Auftraggeber: SBH Schulbau Hamburg

Hamburg 11.2012

  • Ist der Schutz gegen direktes Berühren aktiver Teile noch vorhanden?
  • Entsprechen die Maßnahmen zum Schutz bei indirektem Berühren noch den Errichtungsnormen?
  • Sind die Überspannungs- und Überstromschutzeinrichtungen vorhanden, richtig eingestellt oder bestückt?
  • Sind die Überstromschutzeinrichtungen dem Leiterquerschnitt entsprechend bemessen und bestückt?
  • Sind die Schaltpläne, Beschriftungen der Stromkreise, Betriebsanleitunge vorhanden und zutreffend?
  • Sind Einrichtungen zur Unfallverhütung und Brandbekämpfung vorhanden?
  • Sind z.B. Schutzvorrichtungen, Feuerlöscher, Sicherheitskennzeichen vorhanden und entsprechen diese in Anzahl, Auswahl sowie Erhaltungszustand den   Anforderungen?
  • Ist der Zustand von Erdungsanlagen nach DIN VDE 0141 gegeben?

Messen:

  • Nennwerte (Spannung, Strom)
  • Schleifenimpedanz und Abschaltstrom
  • Erdungswiderstand
  • RCD-Prüfung (Fehlerspannung, Nennfehlerstrom)
  • Isolationswiderstand
  • Durchgängigkeit und Widerstand des Schutz- und Potentialausgleichsleiters
  • Drehfeld

Erproben:

  • Isolationsüberwachungsgeräte sowie FI- (RCD) und FU-Schutzschalter
  • Wirksamkeit von Schutzeinrichtungen
  • Funktionsfähigkeit von erforderlichen Melde- und Anzeigeeinrichtungen
  • Kennzeichnung der geprüften und für in Ordnung befundenen Anlagen mit einer Prüfplakette.
